SAE Fernwirk- und Stationsleittechnik // BentoNet ready
Mobiler Fernwirkkoffer zur Identifikation möglicher Überlastungen im Niederspannungsnetz
SAE Fernwirk- und Stationsleittechnik

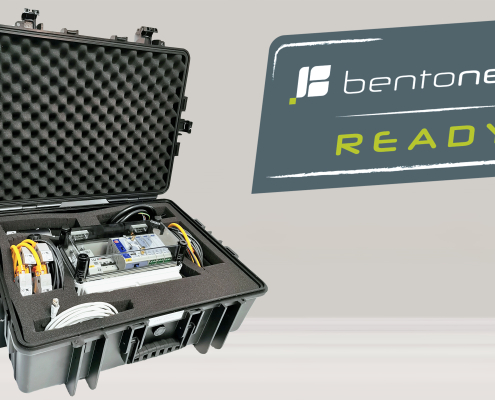

Mobiler Fernwirkkoffer
Einsatzgebiet:
Einbindung von Erneuerbare-Energien-Anlagen in die Versorgungsnetze. Digitalisierung von Ortsnetzstationen zur Entwicklung intelligenter Verteilnetze. Ausstattung von Umspannwerken und Schalthäusern.
// Beschreibung
Die stetig ansteigende Einspeiseleistung aus erneuerbaren Energien, die Elektromobilität und der Zuwachs an Wärmepumpen bringen die Verteil- und Niederspannungsnetze inzwischen häufig an ihre Grenzen. Dort können kritische Betriebszustände und Überlastungen entstehen, da die klassischen Netzberechnungsmodelle und Annahmen auf gleichbleibenden Lastflüssen basieren. Anders als es sich durch die neuen Verbraucher und Erzeuger heute tatsächlich ergibt. Der mobile Fernwirkkoffer hilft schnell bei temporären Niederspannungsmessungen, um Sie bei der Erkennung und Analyse von Anomalien zu unterstützen. Darüber hinaus liefert der mobile Fernwirkkoffer wichtige Informationen für die Planung und Validierung von baulichen Maßnahmen und Inbetriebnahmen.
// Funktionen
Herzstück ist die kompakte Fernwirkanlage FW-5-GATE-4G, erweitert um unsere Messbaugruppe PM-1-R für Strommessung über Rogowskispulen. Die Erfassung der Werte sowie Übertragung der Daten erfolgt in einem Gerät. Damit vereinen wir die Sicherheit und Zuverlässigkeit einer Fernwirkanlage mit größtmöglicher Flexibilität in der Anbindung. Ob via MQTT in die Cloud und/oder über IEC 60870-5-x an ein Leitsystem. Zudem lassen sich problemlos weitere Geräte wie Kurzschlussanzeiger über die weiteren Schnittstellen wie ModBus RTU via RS485 anbinden.
// Vorteile
- Equipment sicher und einfach transportieren
- Einfaches und schnelles Anbringen der sehr kompakten Messbox dank Flachgreifmagneten und Steckverbindungen
- Fernwirkkoffer ist vorparametriert, keine eigenen Anpassungen nötig
- Datenübertragung per LTE, beispielsweise per IEC 60870–5–104 an die Leitstelle und/oder per MQTT in eine Cloud
- Identifikation von kritischen „Hotspots“ in Niederspannungsnetzen, um dort gezielt Messtechnik dauerhaft nachzurüsten
- Umfangreiche Parametrier- und Diagnosemöglichkeiten dank setIT
- Archivierung der Daten auf SD-Karte möglich
// Installation
Einfache Installation möglich:

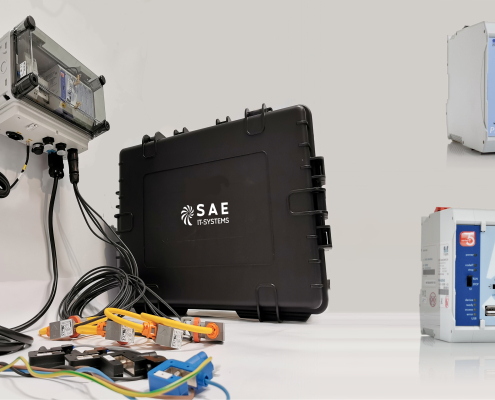

Einfaches und schnelles Anbringen der sehr kompakten Messbox dank Flachgreifmagneten und Steckverbindungen. Der Fernwirkkoffer ist vorparametriert, keine eigenen Anpassungen nötig.
// Technische Daten
- Bis zu 3 Niederspannungsabgänge (L1, L2, L3 & N) messbar
- 4 Ströme I1, I2, I3, IN über Rogowskispulen bis 4000 A
- 3 Spannungen NS direkt 230 V AC oder MS über Messwandler100 V/110 V Leistungen P, Q, S der Phasen und gesamt
- Spannungen U1eff/U2eff/U3eff, U12, U23, U31, Øueff
- Ströme Iges, I1eff/I2eff/I3eff/Ineff
- Frequenz, Leistungsfaktor PF
- LTE IoT Mobilfunkmodem 4G/3G/2G, 3GPP rel11 cat1, 2 Antennen MISO
- 2 x Ethernet-LAN 10/100BaseTx (max. 64 connects)
- 2 x RS-485 Schnittstellen
- 1 x RS-232/V.24 Schnittstelle
// Schnittstelle/Anbindung
- IEC 61850 l IED und Schutzgerätekopplung
- IEC 60870-5-101 l Fernwirktechnik, Stationsleittechnik
- IEC 60870-5-103 l Schutzgerätekopplung
- IEC 60870-5-104 l Leitstellenkopplung TCP/IP
- DNP3 Server l seriell/IP
- IEC 62056-21 (ehemals IEC 1107) l Zähleranbindung
- SML Zähleranbindung über Ethernet
- DSfG l Digitale Schnittstelle für Gasmessgeräte
- Modbus RTU/TCP l master/slave
- Profibus-DP slave l Feldbus
- MPI/3964R/RK512 l Feldbus
- SNMPv3 l Netzwerkmanagement
- NTP-/SNTP-/DCF- Uhr Synchronisierung
- VPN-Tunnel (IPsec IKEv1/IKEv2, OpenVPN*)
- Syslog-ng
- LDAP-/RADIUS
- MQTT l IoT-Kopplung zum MQTT-Broker
Verbinden Sie Ihren Fernwirkkoffer mit BentoNet
Nur 3 Schritte nötig
- Kontaktieren Sie den Hersteller-Vertrieb, um das entsprechende Gerät zu erhalten.
- Buchen Sie bei uns pro Gerät die BentoNet-Konnektivität. Dazu erhalten Sie die SIM.
- Richten Sie mit unserer Hilfe einen User ein, um alle im BentoNet verfügbaren Applikationen nutzen zu können.
Zubehör // BentoNet DESKTOP
Auf dem BentoNet DESKTOP stehen Ihnen alle gebuchten Applikationen und Schnittstellen zur Verfügung. Die dazu benötigten CPUs und Speicherkapazität lassen sich individuell nach Ihren Bedürfnissen buchen.
Zubehör // BentoNet Applikationen
BentoNet bietet Ihnen nicht nur Apps, sondern auch die Hardware passend zu Ihren Anforderungen.
