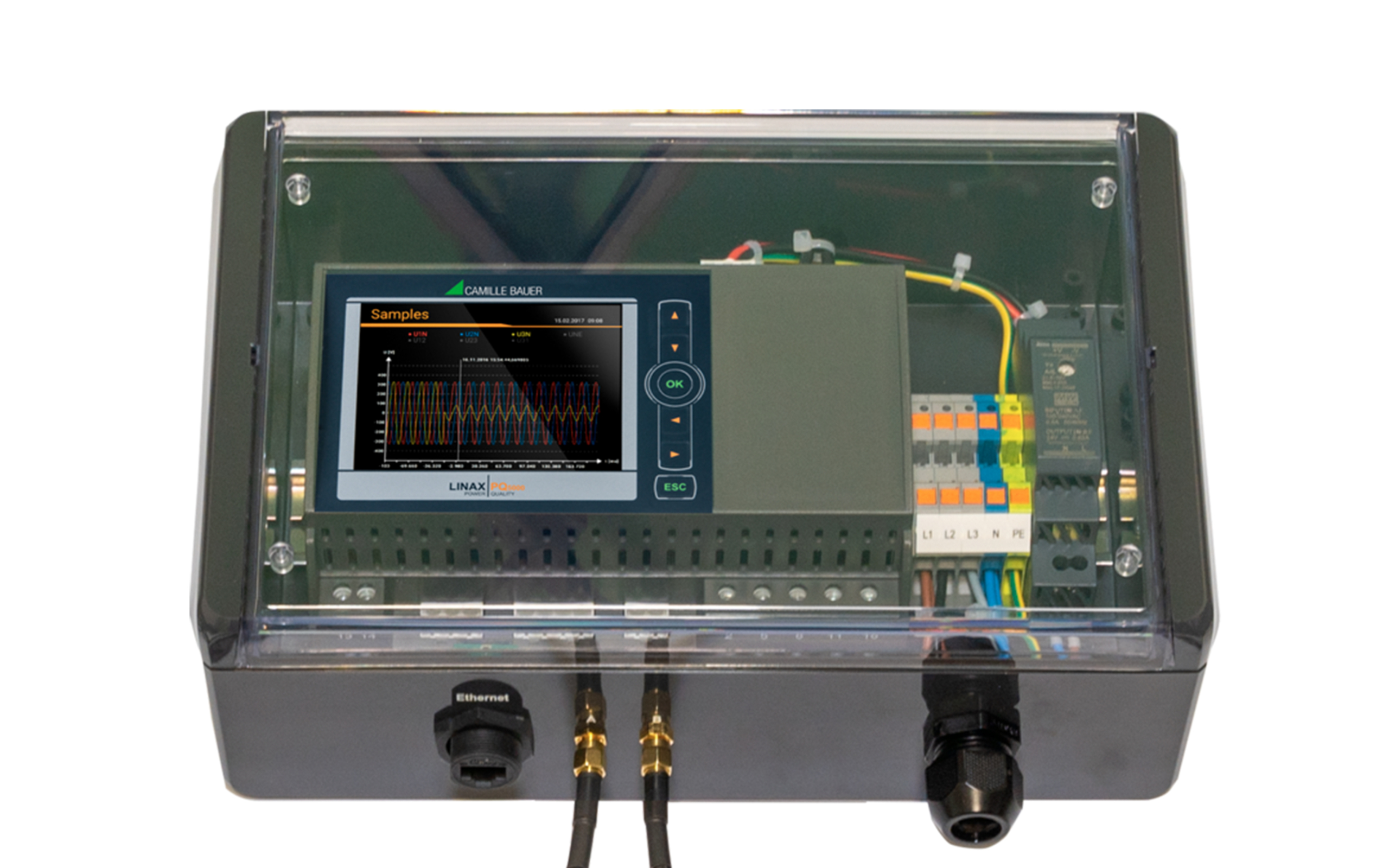

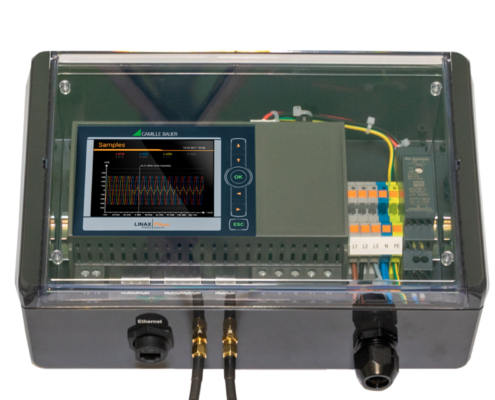

LINAX PQ5000CL

// Beschreibung

Mit dem Gerät LINAX PQ5000CL ist die zeitsynchrone Messung von Spannung und Strom über max. 10 Niederspannungsabgängen möglich. Zudem ist dieses Mess-System zur Bestimmung der Spannungsqualität und der Lastflüsse äußerst kosteneffizient und on top metrologisch zertifiziert.

// Funktion

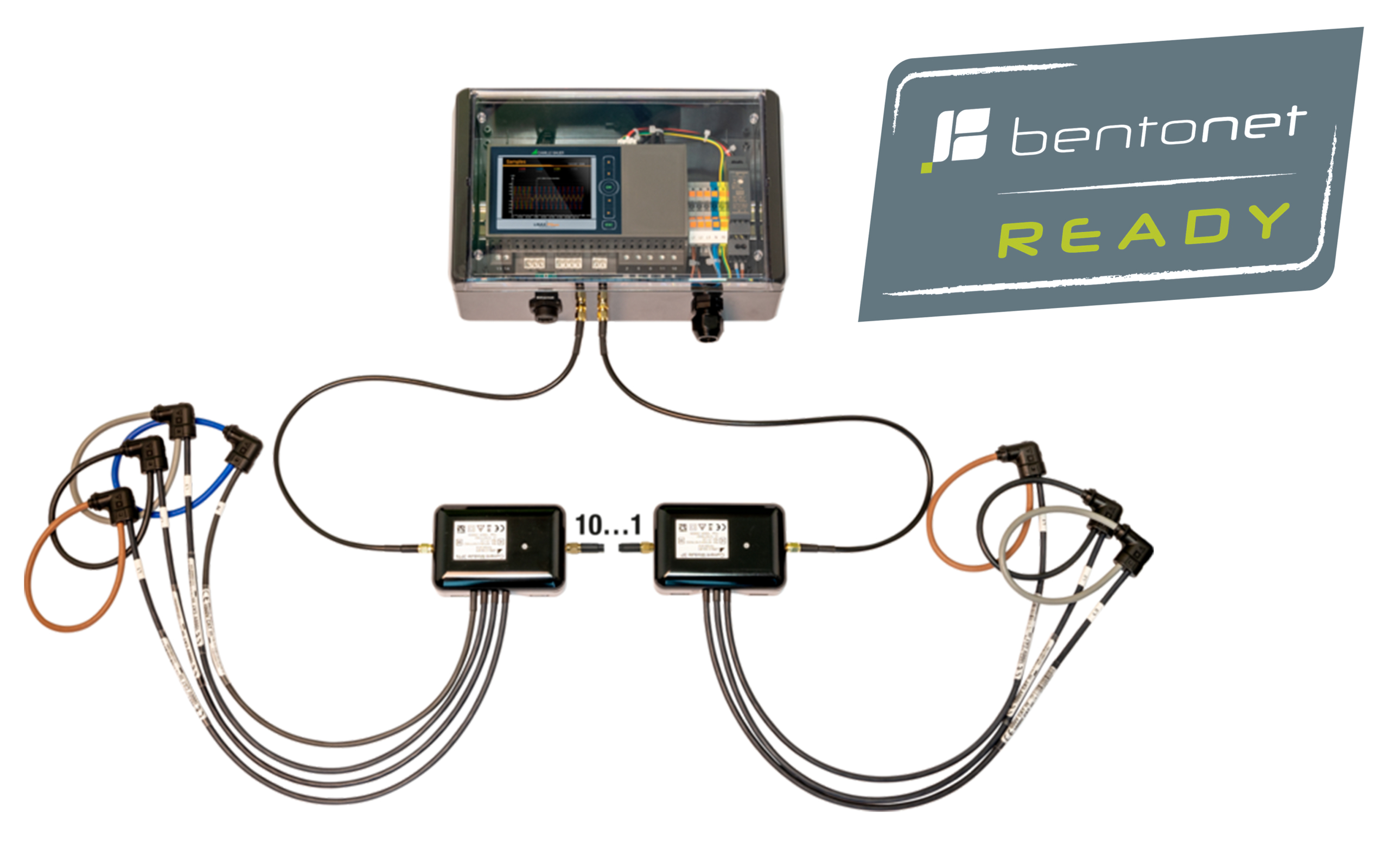

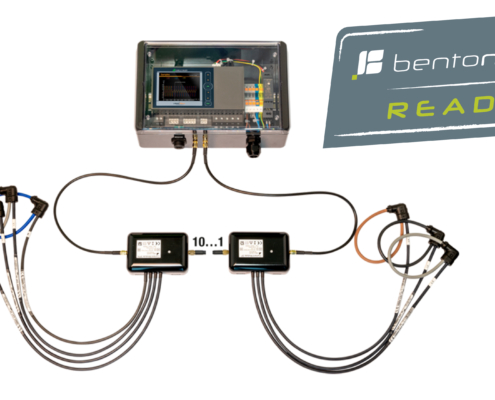

Die jeweiligen Strommesswerte werden mit der so genannten Current Link-Technologie verarbeitet. Durch die Link-Technologie sind die einzelnen Current Link-Module und deren Sensoren (Rogowski) mittels Signalschlaufe über Koax-Leitungen skalierbar vernetzt. Dadurch reduziert sich der Installationsaufwand auf ein absolutes Minimum und eine fachgerechte Kabelführung wird gewährleistet. Somit kombiniert das skalierbare Messinstrument die Bereiche Transducer nach IEC60688, Power Metering and Monitoring nach IEC61557-12 als auch Power Quality Instruments nach IEC62586-1.

// Vorteile

• Ein skalierbares System für die Bereiche zertifizierte Netzqualität als auch für Last- und Effizienz Management für bis zu 10 Kanäle (32 Leiter)
• Störfallaufzeichnung von Spannungsereignissen, optional mit zeitsynchronisierten Strömen der einzelnen Kanäle (IEC 61000-4-30 Ed. 3)
• Große Verteileranlagen (Abgänge) werden kontinuierlich mit nur einem metrologisch zertifizierten Messsystem überwacht
• Geringer Platzbedarf & geringer Verdrahtungsaufwand auf Basis der skalierbaren Strom-Sensoren
• Stromwerte sind zeitsynchron zur Spannung (IEC 61000-4-30)
• Offenes Kommunikationssystem ermöglicht eine hohe Anbindungsflexibilität zu parallelen als auch übergeordneten Systemen
• Umfassende Cyber Protection auf Feldebene
• Direkte Konformitäts-Berichtserstattung und Ereignisdarstellung durch PQEasy-Reporting via Webbrowser (z. B. nach EN 50160 )
• Schneller Roll-out bei robuster Messtechnik

// Technische Details

• Art des Gerätes: (IEC 62586-1) PQI-x FI1 Power Quality Instrument – Klasse A
• Messintervall: 200 ms (50Hz: 10 Perioden)
• Zertifizierung: Gemäss IEC 62586-2 (Norm für die Prüfung der Einhaltung der IEC 61000-4-30)
• Zertifizierungsstelle: Eidgenössisches Institut für Metrologie METAS, eine unabhängige und
  akkreditierte Prüfstelle

// Schnittstellen/Anbindung

• ETHERNET via RJ45-Buchse
  Standard-Protokolle: Modbus/TCP, NTP, http, https, IPv4, IPv6
  Optionales Protokoll: IEC 61850
  Physik: Ethernet 100BaseTX
  Mode: 10/100 Mbit/s, Voll-/Halbduplex, Autonegotiation
• MODBUS/RTU via Steckklemme (A, B, C/X), nur PQ5000CL-0/-1
  Protokoll: Modbus/RTU
  Physik: RS-485, max. 1200m (4000 ft)
  Baudrate: 9‘600, 19‘200, 38‘400, 57‘600, 115‘200 Baud
  Anzahl Teilnehmer: ≤ 32

// Branchen

• Verteilnetzbetreiber (Abgangsmessung)
• Industrie (Abgangsmessung)
• Generelle Smart-Grid Anwendungen
